KD-M900
详细配置参数清单
康达洲际医疗器械有限公司
Declaration
This document contains information of the product, technology and financial status of Kangda intercontinental Medical Equipment Co., Ltd. As such, all the information here in this document is strictly confidential, and should not be discussed with, revealed to, or provided to any third party without the written confirmation from Kangda intercontinental Medical Equipment Co., Ltd.
声 明
本文档包含有产品、技术方面的信息以及康达洲际医疗器械有限公司的经济状况，因此，本文档所包含的信息实际上是公司机密，在未经康达洲际医疗器械有限公司书面确认同意前，是不应该被讨论、展示或提供给任何第三方的。

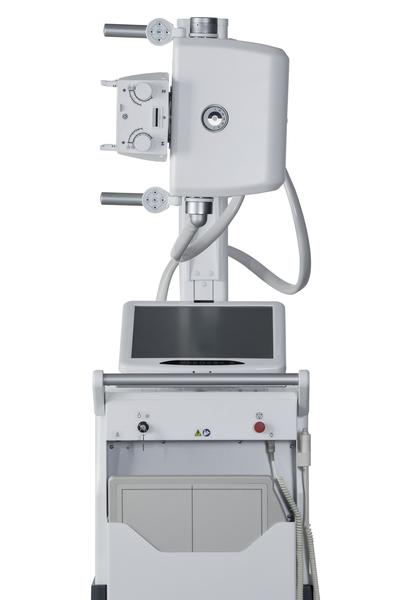

KD - M900
数字化移动式X射线机
Configuration 配置
1) High frequency generator
高频主机
2) X-ray tube
球管
3) Control console
控制台
4) FPD (Flat panel detector)
平板探测器
5) Collimator
束光器
6) Mechanical
机械
7) Image processor
采集工作站
Specifications 规格
1. High frequency monoblock generator 高频发生器
Frequency 40kHz
逆变频率： 40KHz
Maximum power 40kW
最大功率： 40kW
KV range 40-130kV
KV范围：40-130kV
mAs range 0.1-320mAs
mAs范围：0.1-320mAs
mA range: 70-400 mA
mA范围：70-400 mA
Time :from 0,002 to 1 sec (according to mAs Selection)
曝光时间：0.002至 1秒
Monobloc thermal capacity 500kJ（680KHU）
组合机头热容量： 500kJ（680KHU）
2. X-ray tube 球管
X-Ray tube with rotating anode
旋转阳极X射线管
Focal spot :0.6mm small focus;1.2mm large focus
焦点：小焦 0.6mm 大焦1.2mm
Anodic Target Angle
靶角：12.5°
Continuous anode dissipation：500 W
连续阳极耗散：500W
Thermal capacity 220 KJ （300KHU）
热容量：220 KJ(300KHU)
3. Control console 控制台
Microprocessor management control console, user interface on LCD
触摸屏控制台
Display with 19” touch-screen
19”寸高清液晶触摸屏
Friendly user's interface.
友好性操作界面
2 points technique with kV-mAs selection
kV-mAs 二点选择
Anatomic Programmed Mode (APR)
自动器官程序摄影系统
Automatic control and protection of the filament current
灯丝电流的自动控制和自动保护
Protection against over currents and over voltages
电流电压过载保护
X-ray tube seasoning and calibration
X射线球管调试和校准
Monoblock overload protection
组合机头热容量保护
4. FPD (Flat panel detector) 平板探测器
Panel Dimensions 35x43cm (14”x17”)
平板尺寸：43x36cm (14”x17”)
Pixel matrix: 3052x 2456
像素：3052x 2456
Pixel pitch 139µm
最小像素点：139µm
Resolution 3.4lp/mm
最大分辨率：3.4 lp/mm
High-resolution image display 10s
图像显示时间：11s
Wireless connection Wi-Fi
传输方式 Wi-Fi
802.11 n wireless network
802.11 n 无线网络
5. Collimator 束光器
Manually operated collimator
手动操作束光器
Temporized light at 30s
30秒延时照射野灯
Extractable meter for SID measure
精确测量SID
Double laser line for 1m SID definition
一米内SID激光定位
Collimator rotation ±120°
准直器旋转±120°
6. Mechanical 机械系统
Double front swiveling wheel
双前置导轮
Focus - floor distance from 758 to 2045mm
焦点-地面距离范围：758 to 2045mm
Monobloc rotation around the arm axis (X axis): ±180°
组合机头沿臂轴旋转： ±180°
Monobloc rotation around Y axis: -37° -+90°
组合机头沿纵轴旋转： -37° -+90°
Column rotation around its Z axis (Z axis: ±320°)
球管支架旋转：±320°
7. Workstation 采集工作站
CPU :i7 Intel Core 1.5GHz
HDD: more than 320 GB
RAM: more than 4GB
硬件
CPU：英特尔i7
硬盘：320GB
内存：4G
Software：
软件
spatial filters, harmonization, image inversion V/H,
空间滤波器、图像大小调节、图像垂直调整、图像水平调整
image rotation, electronic collimators (rectangular &circular), grey scale inversion, multi-image visualization,
图像旋转、 电子束光器，黑白翻转、多画面浏览
image scale (variable scale factor from 1 to 3)
图像缩放 （1 至 3倍） 缩放
zoom (variable magnification from 1 to 3.2), brightness and contrast correction, collimator shutters detection, grid subtraction from the image
窗口放大 (从 1 到 3.2倍），亮度及对比度校正、束光器自动检测、影像网格校准
Graphic functions: distance calculation and calibration
图形功能：远程运算与校准
Functions: angles calculation, text annotation on images
功能：在图像上标注角度、文本
Operating system: Windows 7 Professional
操作系统： Windows 7专业版
Interface: Standard Dicom 3.0
接口：标准 Dicom 3.0
Ethernet TCP/IP network
以太网 TCP/IP 网络
CD/DVD writer: USB
CD / DVD刻录：USB
